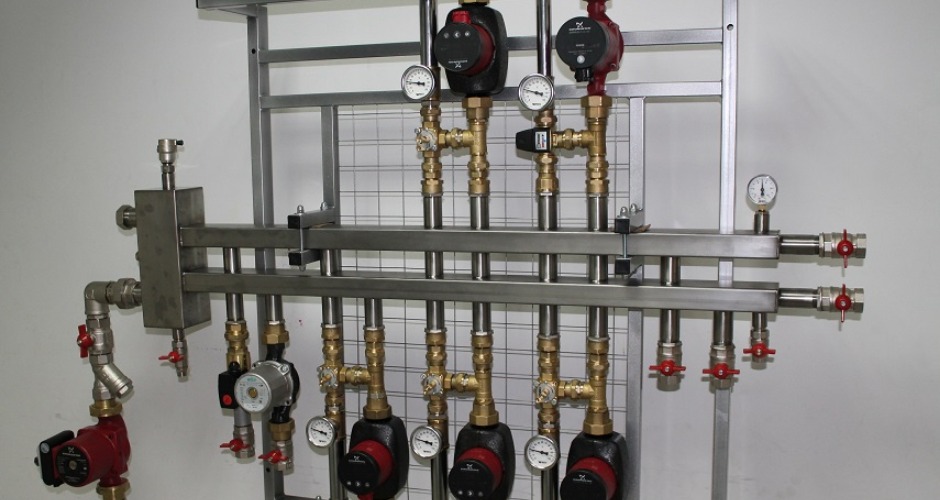

Коллектор отопления своими руками
Коллектор отопления своими руками делают сотни самоучек и тысячи частых фирм. У кого-то получается хорошо, некоторые варят откровенную халтуру, пользоваться которой невозможно, даже если очень хочется. Мы в Полисервис-юг всячески боремся с подделками, но в то же время уважаем труд добросовестного мастера, вложившего мозги и душу в своё творение. Предлагаем вам небольшую подборку коллекторов отопления, изготовленных своими руками, которая определённо заставит вас задуматься.
Полипропиленовые гребёнки

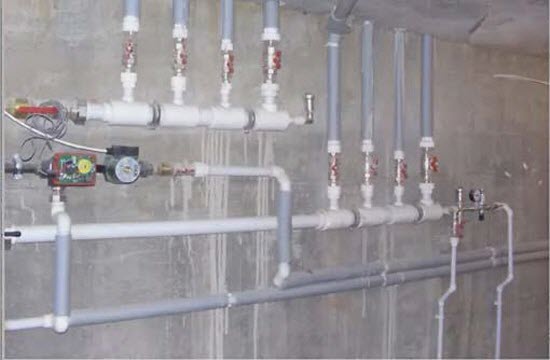

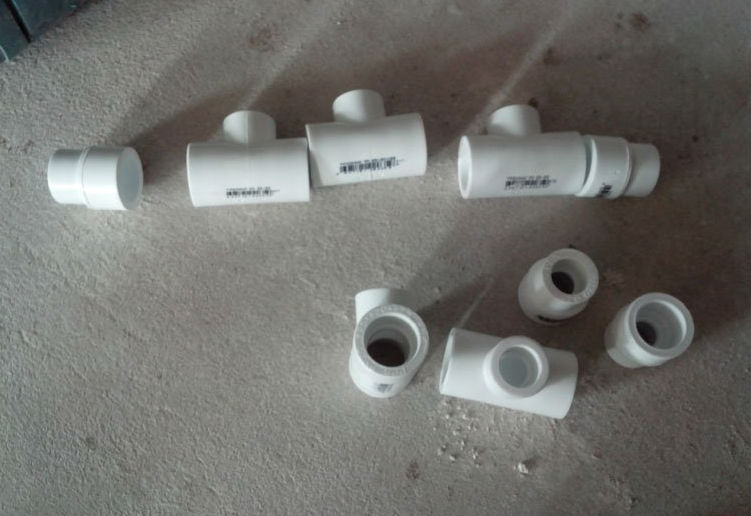

Коллекторы из полипропилена заслуженно пользуются спросом. Они лёгкие, сравнительно недорогие, а главное делать их довольно просто. Одни паяют их из кусочков пп-труб и фитингов оставшихся после монтажа

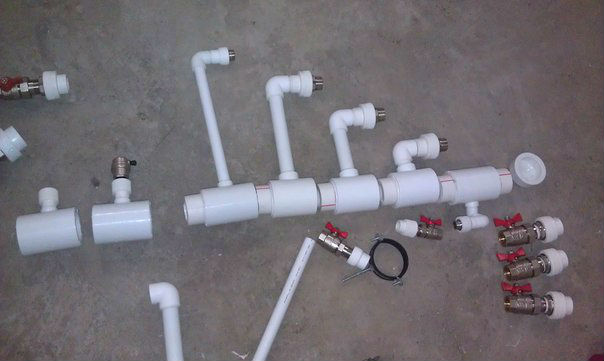

Другие основательно закупаются на рынке
Сначала следует долгий процесс подготовки. Нужно сделать схему с расположением потребителей, точно определить все соединительные размеры и только потом брать в руки инструмент. Заметим, что готовиться надо обязательно, независимо от того, какой материал вы выбрали и даже в том, случае, когда коллектор вы покупаете уже готовым.
Это интересно. Коллектор отопления называют гребёнкой из-за сходства с последней. Действительно, патрубки, расположенные сверху и снизу напоминают гребешки. Кстати, именно к ним подключают трубопроводы и подводку потребителей. |

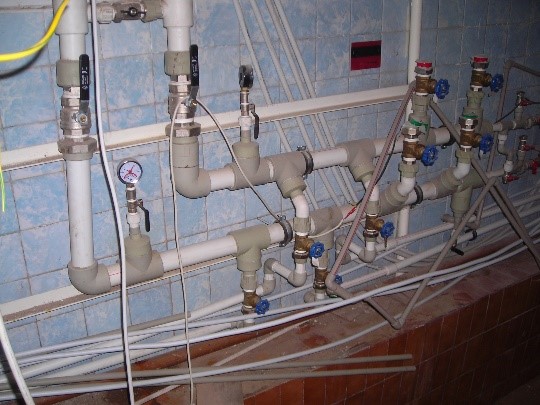

В результате нехитрых манипуляций и грамотного монтажа получаются такие
или такие разводки
Плюсы
- Цена соответствует низкой стоимости трубы
- Небольшой вес упрощает установку и последующую эксплуатацию
- Собираются быстро
Минусы
- Большое количество соединений часто становится причиной протечки
- Высокая вероятность деформации швов объясняется не всегда надлежащим качеством полипропилена и паяющего устройства.
- Узкая специализация. Гребёнки создают или только для воды, чаще холодной, или тёплого пола. В расширенных версиях используют дополнительные комплектующие, увеличивающие конечную стоимость изделия.
- Средний срок службы около пяти лет.
Металлические коллекторы
Коллекторы отопления часто делают из металла. За основу берут стальные профили толщиной около трёх миллиметров. Их выпускают в основном специализированные заводы, поэтому подделать практически невозможно. Клеймо ГОСТ указывает на соответствие государственному стандарту. В почёте у мастеров конструкционная и нержавеющая сталь. Гребенки получаются крепкими, увесистыми и долговечными.

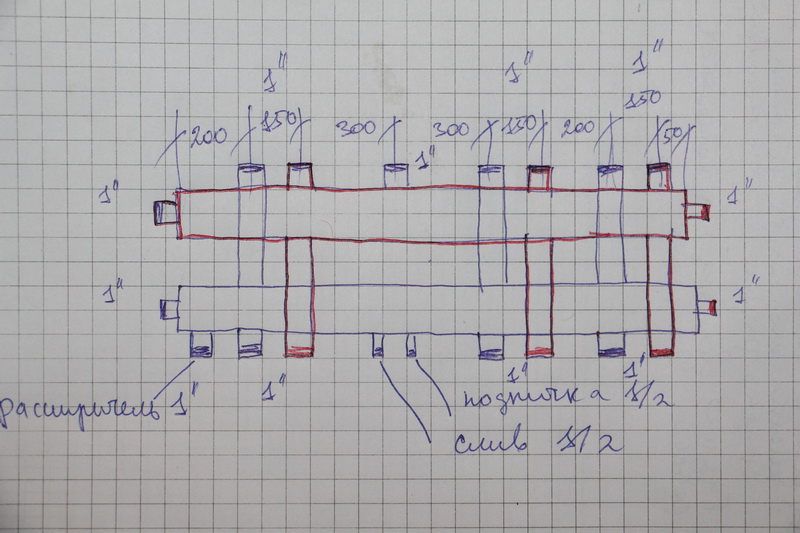

Прежде чем приступать к сварке, рисуют конструкцию будущего модуля
На эскизе указывают все размеры, условно обозначают арматуру и другие составные обвязки. Чем подробнее, тем лучше. Это даёт общее представление о том, как рационально организовать свою работу. Многое зависит от мощности котла, количества и расположения потребителей.
Это интересно. Электрические и газовые котлы подключают к коллектору сверху или снизу. Но если в системе предполагается циркуляционный насос, то котел выводят только с торца, как и бойлер косвенного нагрева. С контурами проще, их в любом случае располагают либо вверху, либо внизу гребенки. |

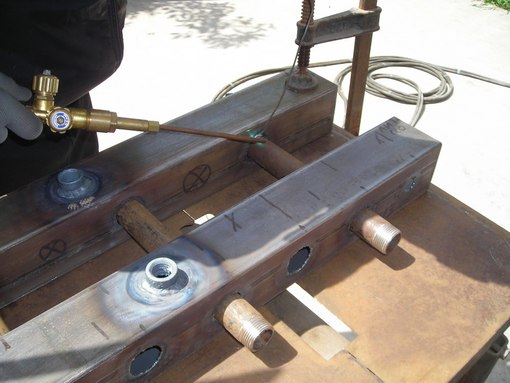

Согласно размерам, указанным на чертеже, выбирают профили, трубы и резьбы. Соединяют заготовки при помощи сварочного аппарата.

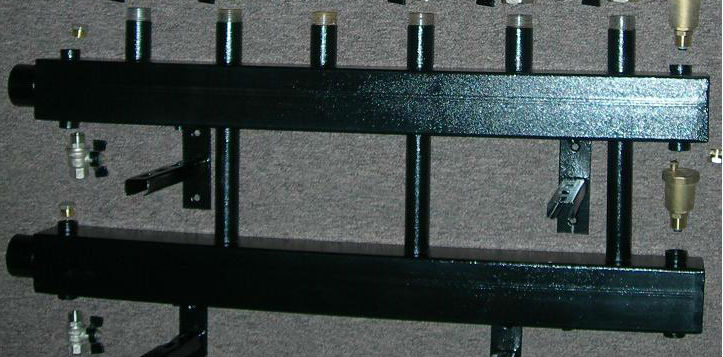

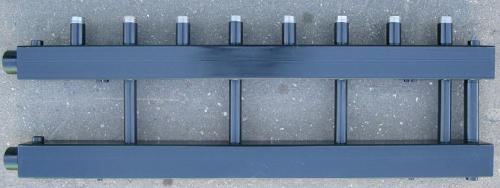

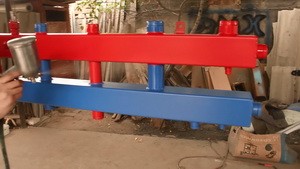

Места стыка дополнительно защищают и обезжиривают. Готовое изделие нужно непременно проверить на течь. В один патрубок наливается горячая вода, остальные заглушаются. Если где-то появились признаки протекания, проводят дополнительную обработку. Готовое изделие окрашивают водостойкой эмалью с лаком, порошковой краской или шлифуют до блеска на специальном станке.
Плюсы
- Надёжность. Стальные гребенки стойко переносят все внешние нагрузки, в том числе механические.
- Герметичность. Сварные швы держат форму максимально долго.
- Аккуратность. Благодаря жёсткой структуре металла конструкция выглядит более компактной.
- Эксплуатация. Сохраняет характеристики не менее 10 лет.
- Функциональность. Выполняет несколько задач сразу.
Минусы
- Высокая цена. В сравнении с полиэтиленовыми коллекторами, металлические обойдутся в несколько раз дороже.
- Вес. Масса устройства начинается от пяти килограмм.
- Продолжительный монтаж. Сборка потребует больше затрат, как физических, так и временных.
- Строгая последовательность. Чтобы сделать по-настоящему качественный коллектор, нужно соблюдать определённый алгоритм, что для неподготовленного мастера довольно сложно.
Надеемся, мы хоть немного помогли вам. В следующий раз, когда будете думать, какой коллектор лучше, просто вспомните наш обзор и действуйте.
